JFEコンテイナーは、JFEスチールと共同開発した水素ステーション用蓄圧器Type1とType2をラインアップしており、水素ステーション事業者さまの多様なニーズにお応えできる製品をご提供しています。
水素ステーション用鋼製蓄圧器
(Type1)
(Type1)
主な特徴
- JFEスチール製のシームレス(継目無)鋼管を適用
- 貯蔵量をお客さまの要望に合わせて調整可能(高圧型50L~325L、中圧型80L~450L)
- ネジ部構造の最適化により、長寿命化を達成
- 非破壊検査の手法としてAE（アコースティックエミッション）の導入により、定期自主検査の簡易化による水素ステーションのランニングコスト低減をご提案

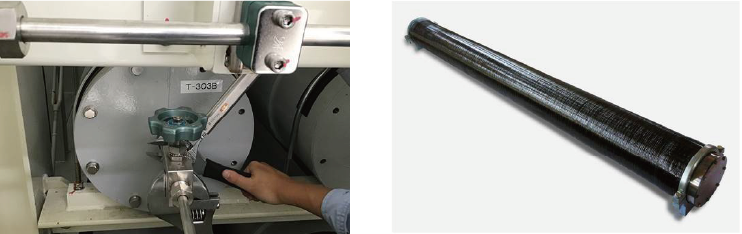

水素ステーション用
炭素繊維強化型
鋼製蓄圧器（Type２）
炭素繊維強化型
鋼製蓄圧器（Type２）
主な特徴
- 鋼製ライナーを炭素繊維で強化することにより、使用可能圧力範囲を拡大(業界最大級の35MPa~93MPa)
- 非破壊検査の手法としてAE（アコースティックエミッション）の導入により、定期自主検査の簡易化による水素ステーションのランニングコスト低減に寄与
水素用蓄圧器 仕様･商品ラインナップ
| Type1蓄圧器 | Type2蓄圧器 | |||||
|---|---|---|---|---|---|---|
| 用途 | 高圧型 | 中圧型 | 高圧型 | |||
| 商品名 | 高圧タイプ1-MA | 高圧タイプ1-MB | 高圧タイプ1-M875 | 中圧タイプ1-SB | 中圧タイプ1-MA | 高圧タイプ2-SB |
| 製品記号 （代表サイズ） | B300H950MA 500-820 |
B300H950MB 500-820 |
B300H963MB 500-875 |
B300H500SB 050-450 |
B300H500MA 150-450 |
A200H990SB 350-930 |
| 特長 | 普及型基本モデル | 普及型長寿命モデル | 圧力性能UPモデル | 堅牢、長寿命モデル | 普及型長寿命モデル | 高性能 フラッグシップモデル |
| 容量 | 50～325L | 200～300L | 80～450L | 150〜200L | ||
| 運転圧力範囲 | 50～82MPa | 50～82MPa | 50～87.5MPa | 5～45MPa | 15～45MPa ※1 | 35～93MPa |
| 重量（容量）例 | 2625Kg(300L)、2727Kg(325L) | 1410Kg(200L) 1950Kg(300L) |
1850Kg(300L) 2425Kg(400L) |
1950Kg(200L) | ||
| 設計圧力 | 95MPa | 96.3MPa | 50MPa | 50MPa | 99MPa | |
| 容器外径 | φ406㎜ | φ352㎜ | φ406㎜ | φ366㎜(貯蔵部) | ||
| 容器長（容量）例 | 5010㎜(300L)、5375㎜(325L) | 4000㎜(200L) 5915㎜(300L) |
4330㎜(300L) 5620㎜(400L) |
4630㎜(200L) | ||
| 運転回数 | 21万回 | 55万回 | 25万回 | 無制限 | 21万回 | 12万回 |
| 年数 | 無制限 | 無制限 | 無制限 | 15年 | ||
※15-45MPaの場合、運転回数7.6万回
